Всплывающие окна

В верхней панели окна параметров приборов есть кнопка со стрелкой, указывающей налево. Она открывает окно прямого доступа к параметрам. Здесь вы можете четко определить параметр по графическому изображению и ввести нужное вам точное значение.



Также эти окошки становятся доступны по двойному нажатию кнопки параметра в нижнем правом углу, через колесо энкодера или в секции "Common Parameters".

Внизу всплывающего окна находятся разнообразные окошки, каждое из которых работает с разными параметрами.

Ниже мы рассмотрим каждое окошко в отдельности и объясним его функционал:

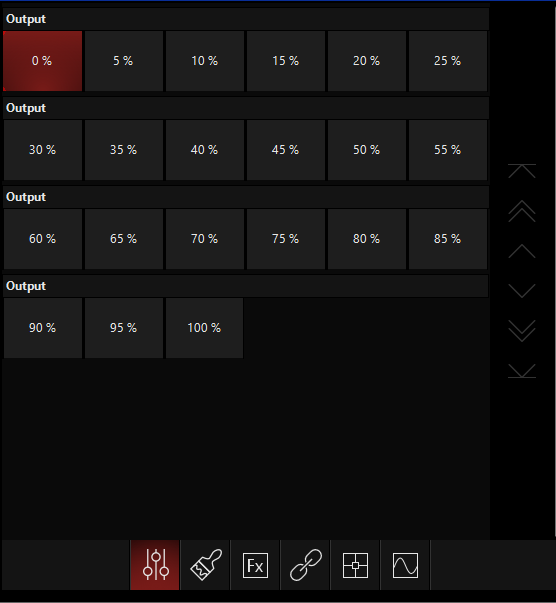

Канал

Вы выбрали параметр Intensity, это его окно, где вам дополнительно предложены шаги значений, по которым вы можете переходить. Для графических параметров отображение отличается: например, в колонке гобо будут видны рисунки так, как они прописаны в профиле прибора.

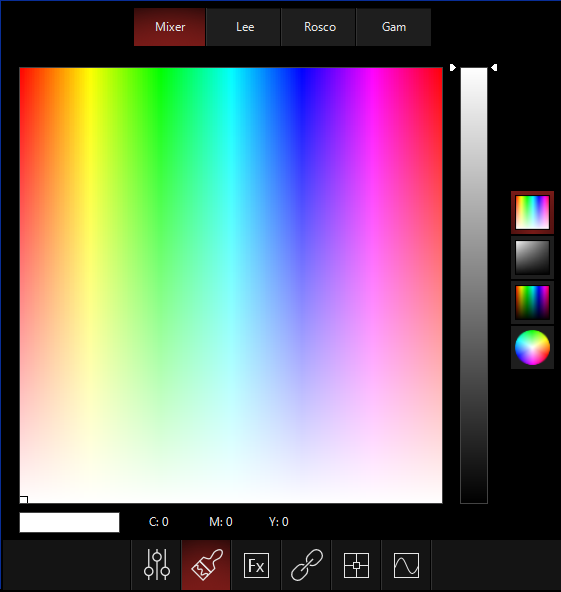

Выбор цвета

В этом окне вы можете выбрать нужный вам оттенок, просто кликнув по нему. Справа вы можете найти альтернативные варианты отображения цветного спектра.

ONYX выдает в данном окне ту систему цветосмешения (CMY, RGB или HSV), которая прописана в профиле прибора в библиотеке. Пользователю уже ничего не надо делать, но тем не менее он может и сам выбрать схему для дальнейшего использования.

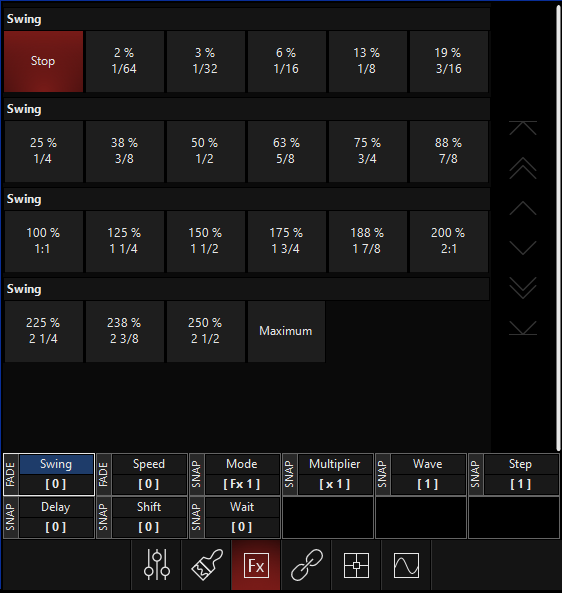

Параметры FX

В этом окне на нижних кнопках отображаются различные параметры FX по списку. Когда пользователь выбирает один параметр, он показывается в основном окне, где уже можно производить его настройку.

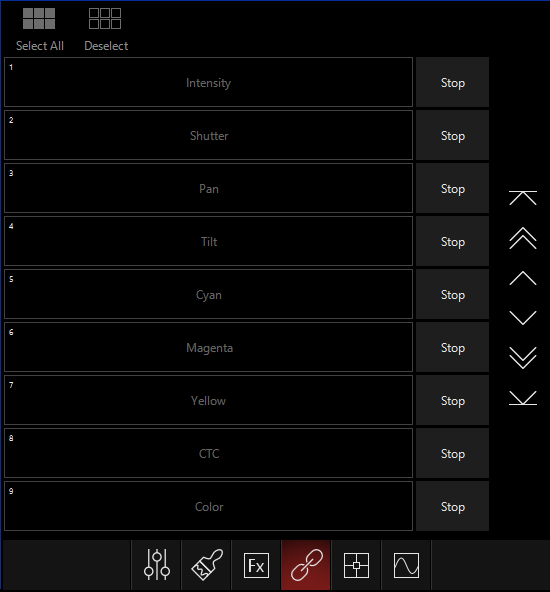

FX Link

В окне FX Link отображаются те параметры, с которыми вы работаете в данный момент. Плюс у вас есть возможность настроить Stop для каждого из них.

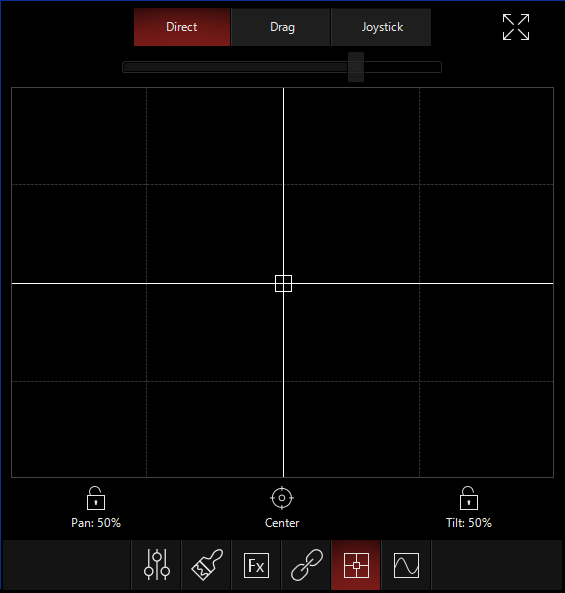

Pan & Tilt

В этом окне вы можете настроить связь между pan и tilt. И здесь система вам предлагает 3 способа редактирования.

В верхней части экрана есть кнопка Direct. Выбрав ее, вы просто нажимаете в любую точку 2D плана и приносите в нее позицию Pan/Tilt. Drag дает возможность кликнуть по любой точке плана и сдвинуть Pan/Tilt. Joystick дает в ваше распоряжение интерактивный контроллер. Как только вы переместитесь в любом направлении, лучи переместятся аналогично. Чем дальше вы уведете джойстик, тем быстрее будут двигаться лучи!

Также вам доступен набор быстрых команд для движения по Pan/Tilt. Его можно найти по иконке с раскрывающимися стрелками в правом верхнем углу данного всплывающего окна:

Нажатие на эту иконку выводит на экран всплывающее окно, в котором вы можете быстро отправить команду всем вашим приборам, включая «перекидывание» процентов между pan и tilt.

Внизу этого окна вы можете увидеть иконку блокировки, которая запрещает движение по pan или tilt, а также иконку «отцентрировать», возвращающие центр прибора в исходное положение.

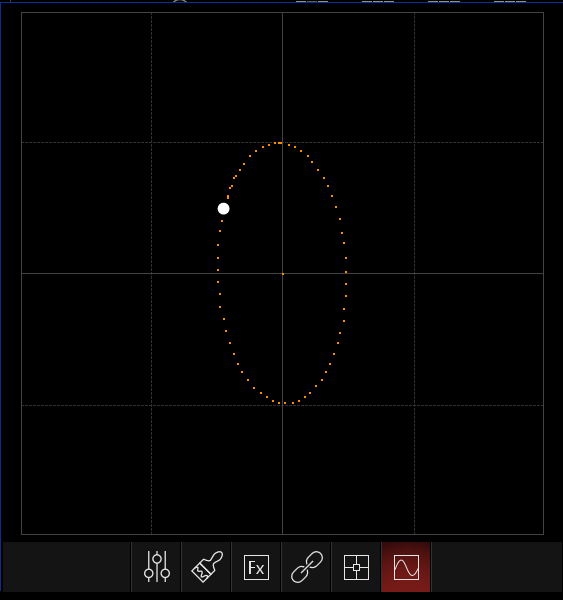

Рамка FX

Рамка FX scope дает вам наглядное представление об эффекте. Выглядит это как линия (для большинства параметров), которая перемещается вверх и вниз в соответствии с заданной траекторией FX.

Движение по Pan/Tilt осуществляется по двум осям, как показано выше.
