Настройка CITP

CITP Protocol нужен чтобы подключить ONYX к совместимому медиа серверу.

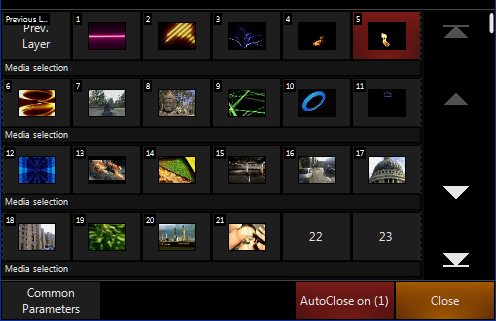

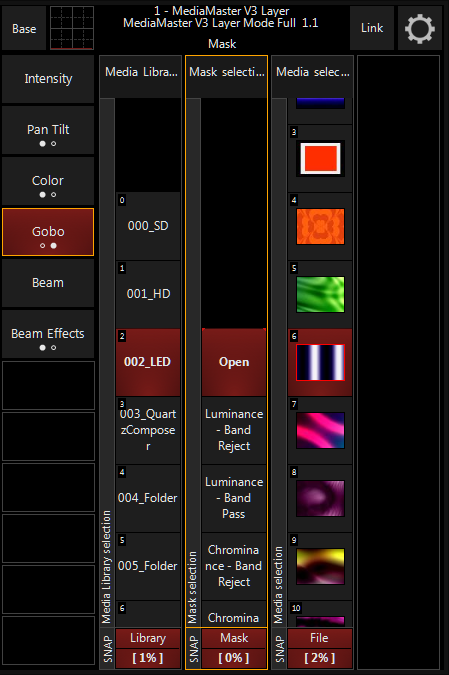

Миниатюры файлов, имеющихся на медиа сервере, можно будет передать по сети, и они отобразятся на «ремнях» параметров и в общем окне с параметрами, как показано на рисунке ниже.

ONYX автоматически определяет медиа серверы в сети, синхронизация осуществляется автоматически при активации CITP-протокола, а DMX-патч передается на ONYX и медиа сервер.

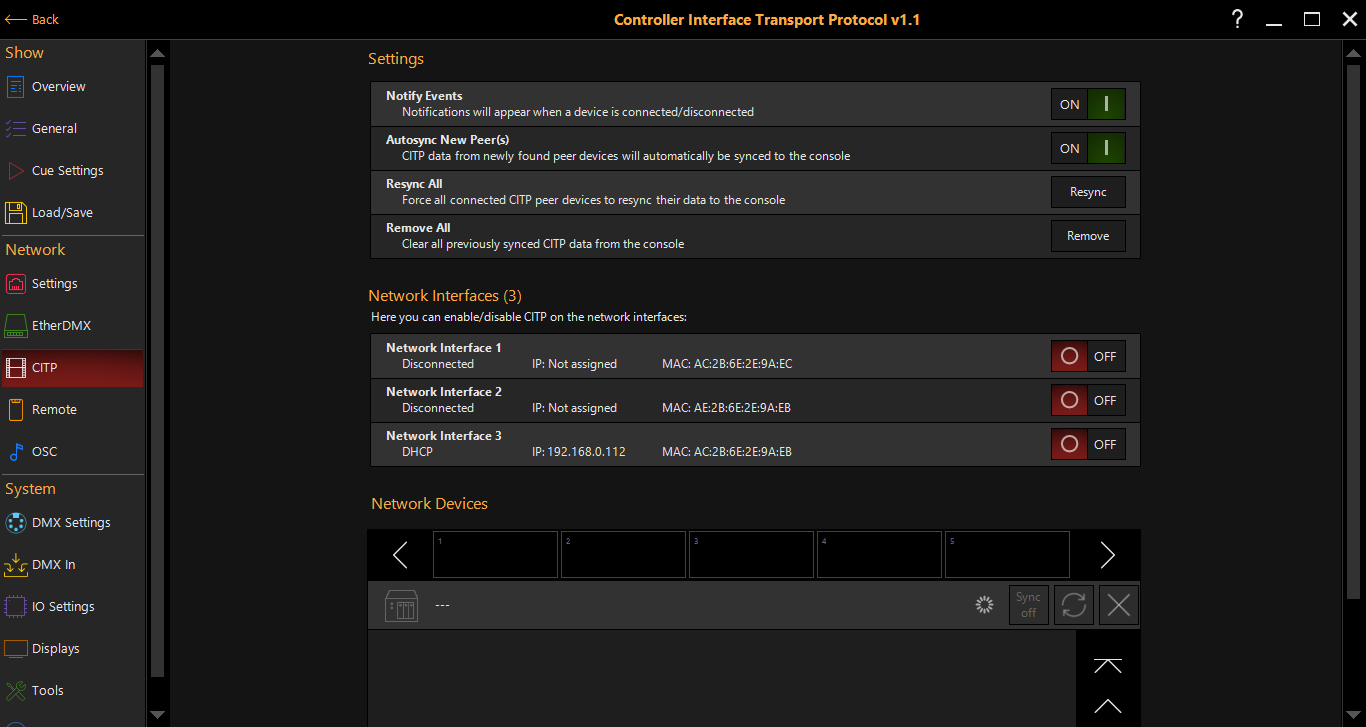

Конфигурация CITP

Чтобы настроить CITP на консоли:

1. Перейдите в меню, нажав на кнопку MENU на консоли или кликните по иконке ONYX в верхнем левом углу и далее выберите Menu.
2. Перейдите на страницу RecordSettings в разделе Network, а дальше в нижней панели инструментов найдите вкладку Interfaces.
3. В EtherDMX Interface: запомните IP Address.
4. В EtherDMX Interface: убедитесь, что CITP активен на том интерфейсе, который вы хотите использовать.
5. Перейдите во вкладку CITP.
6. Удостоверьтесь, что CITP включен на EtherDMX Interface.

После того, как процесс конфигурации будет завершен, ONYX начнет принимать миниатюры от медиа сервера. Когда система закончит обмен данных, рекомендуем отключить синхронизацию в окне CITP Thumbs до момента, пока не потребуется сверить файлы повторно.

Arkaos

Чтобы передать иконки по сети

Система Arkaos должна быть подключена к консоли через сетевой порт "EtherDMX". При введении в сеть Arkaos данные по двум протоколам: и CITP, и Art-Net могут быть отправлены и получены через один и тот же сетевой интерфейс. Устройства Arkaos должны быть запатчены в ONYX и получить соответствующие адреса в системе Arkaos. И у этой системы IP адрес должен быть в том же диапазоне, что и у консоли.

CITP Patch Import

Протокол CITP также можно использовать для импорта патча из совместимых визуализаторов и других сопутствующих инструментов. Более подробная информация содержится в разделе "Импорт патча".
