Центр приборов

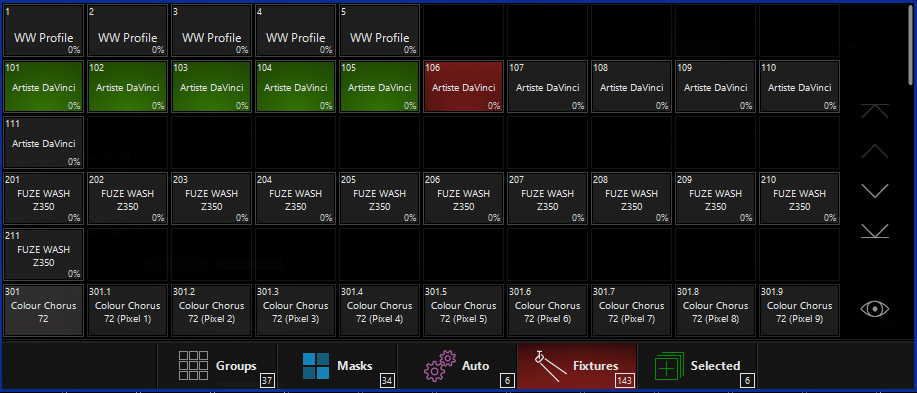

Окно Fixture Center представляет собой, по сути, комбинацию сразу двух видов – «Группы» и «Приборы». Это удобный вариант для работы с приборами и группами, а также со связанными функциями (grouping tools) в шоуфайле.  Здесь у пользователя просто все под рукой в одном месте.

В этом окне удобно выбрать приборы, когда вы приступаете к программированию. Просто кликните по любому прибору или группе во вкладке, и они будут выбраны, или наоборот выбор отменится, если они были выбраны до этого.



В нижеследующей таблице приведены краткие описания других функций, доступных в окне Fixture Center:

Кнопка	Назначение
	Кнопка View переключает виды окна между решеткой и списком. Когда у вас на экране решетка, вы видите кнопки выбора приборов и групп. Если выбран вариант «список», то в окне отображается содержимое ячейки и дополнительная информация. Более подробно этот пункт рассматривается в следующих главах онлайн-руководства.
	Кнопка Last просто переводит нас к предыдущему прибору в выбранном наборе.
	Кнопка Next переводит пользователя к следующему прибору в выбранном наборе.
	Кнопка Highlight «включит» выбранные приборы. В большинстве случаев это означает открытый шаттер и полная интенсивность. Если есть такая необходимость, вы можете изменить пресеты highlight  - инструкция здесь.
	Кнопка Slice/Range очень нужна для работы с мультикомпонентными приборами, такими как Color Chorus Batten, ACL 360 Matrix или многоячеечными светодиодными панелями. Воспользовавшись данной кнопкой, вы можете выбрать либо все приборы целиком, либо какую-то часть. Далее мы более подробно рассмотрим возможности Slice.
	Кнопка Grouping – это ярлык к инструменту группировки. Нажмите на нее, и перед вами появится всплывающее окно Grouping Tool.
	Кнопка Deselect отменит выбор любого прибора. Эквивалентом этой кнопке служит команда [0] [Enter].
	Кнопка Reselectпросто повторяет последний выбор. Она спасает вас в ситуации, когда вы случайно отменили выбор какой-то комплексной группы.
	Кнопка Select All выбирает все запатченные приборы. Эквивалентом этой кнопке служит команда [.] [0] [Enter].



Использование функции Slice

Функция Slice очень полезна при работе с мультиканальными приборами.

Ранее, когда пользователь выбирал группу мультиканальных приборов, было сложно выделить часть отдельных ячеек в составе. С функцией Slice вы можете попросту «разрезать» прибор и решить, нужно ли вам выделить его целиком, или только какую-то часть.

Покажем на конкретных примерах, как влияет на выбор функция Slice.



Slice Off (Range)

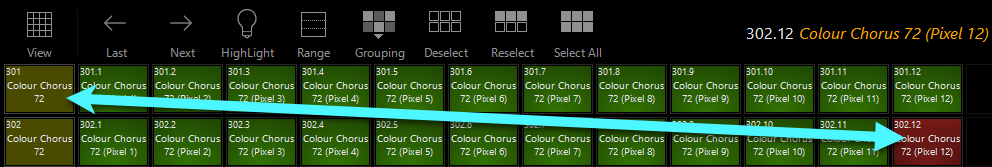

При выключении Sliceвыборка от 301.1 до 302.12 включает в себя все компоненты приборов, включая и основной функционал, как и следует ожидать в стандартном режиме. Иконка Slice повернута вертикально, и на ней появляется название “Range” – диапазон.

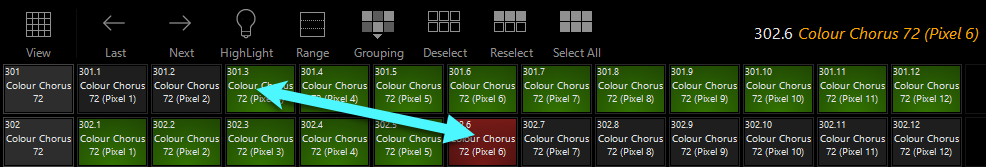

Второй пример с выключенной функцией Slice. Выборка от 301.3 до 302.6 включает последние 10 ячеек прибора 301 и ячейки с 1 по 6 прибора 302.



Slice On

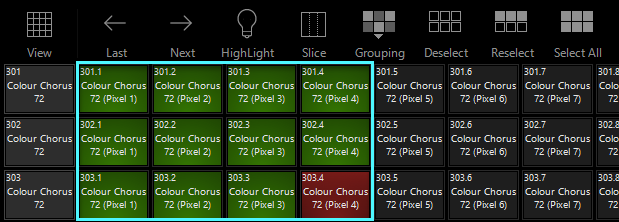

Когда функция Slice включена, картина очень сильно меняется. При выборке от 301.1 до 303.4 система выделяет только блок между двумя точками отсчета, а не весь диапазон.

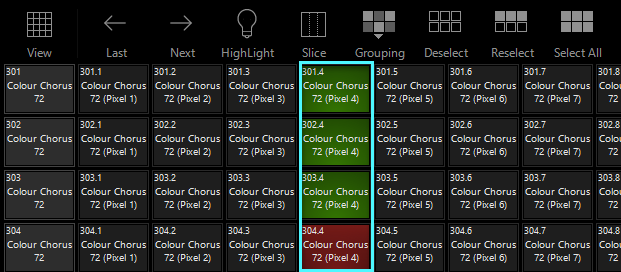

И здесь аналогично – когда функция Slice включена, при выборке от 301.4 до 304.4, выделяются только 4 компонента и ничего больше.
