MIDI-макросы

ONYX может выполнять команды MIDI посредством макросов.
В этом документе мы не будем детально рассматривать MIDI и MIDI оборудование, у нас иная задача, но при всем при этом, вам будет дано немало информации о базовых MIDI-операциях.

Физическое подключение MIDI-макросов

На тыльной стороне некоторых консолей ONYX расположен порт входа и выхода MIDI, у других моделей такая плата является опцией.

Если вы работаете с программой на ПК, то можете воспользоваться любым MIDI-интерфейсом или USB-MIDI-интерфейсом, который подключается к драйверам MIDI Windows.

Порт входа подключается к устройству, генерирующему MIDI (синтезатор, ПК и другие).

ONYX не генерирует MIDI-сообщений, но он может их передать другому MIDI-оборудованию, подключенному к системе для последующей обработки.

Программирование MIDI-макросов

С одной стороны вы можете добавлять MIDI-макросы к существующим кьюлистам, и они там очень пригодятся, а с другой, возможно вам покажется, что гораздо проще использовать MIDI-управление для отдельного/ых кьюлиста/листов.

Мы продемонстрируем вам это на конкретных примерах.

Самое простое что можно сделать это записать «пустую» кью (кью, у которой нет никакой информации в Programmer) в неиспользуемом банке.

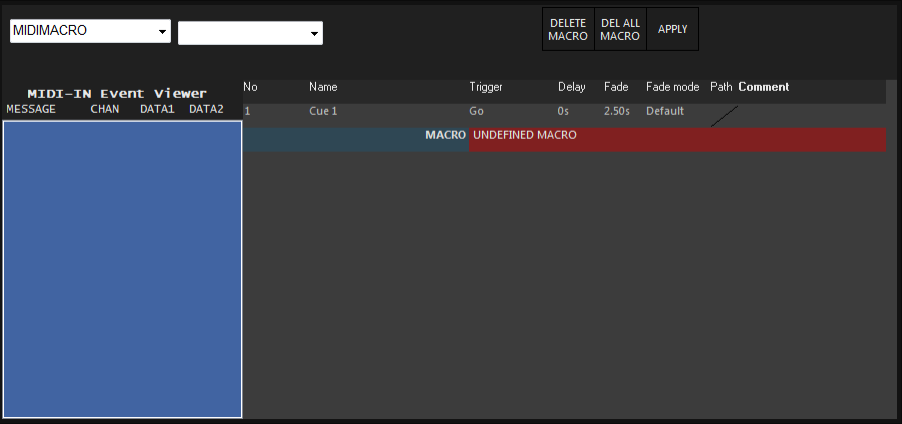

После того, как вы это сделаете, добавьте макрос к кью и в раскрывающемся вниз списке выберите “MIDIMACRO.”  И у вас появится “MIDI In Event Viewer."

MIDI-In Event Viewer состоит из 4 колонок:

Опция	Описание
Message	В этом столбце вы найдете информацию о том, какой тип MIDI-сообщения был получен консолью, например “Note On,” “Note Off,” и другие.
Channel	MIDI задействует 16 каналов. В этой колонке указывается, от какого канала поступило сообщение.
Data 1	Каждое сообщение MIDI состоит минимум из 2 байт данных. Значение этих сообщений зависит от их типа. Например, если сообщение “Note On” или “Note” off, Data 1 отобразит значение, привязанное к определенной ноте (C#). Каждая нота в протоколе MIDI обладает собственным значением, которое ей назначается. Помните, что ONYX отображает цифровые значения от 0 до 127, тогда как протокол MIDI часто использует шестнадцатиричный код исчисления (00-FF).
Data 2	Похожа на “Data 1” с тем исключением, что Data 1 часто идентифицирует объект (например, ноту в гармонической гамме), а Data 2 определяет действие, которое нота включает или выключает.

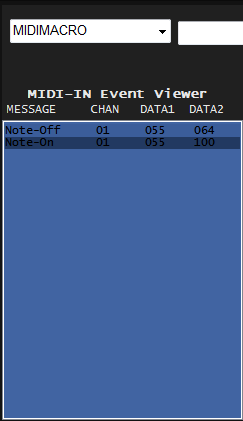

Когда у вас открыто окно MIDI In Event, вы можете проверить физическое соединение, нажав на MIDI-ноту на вашем устройстве. Если соединение работает, проигрываемая нота отобразится в окне Event.

Последнее полученное сообщение отображается вверху списка.

В вышеприведенном примере вы видите, что первое поступившее сообщение было Note-Off от Channel 1, где у Data 1 было значение 055 (C#) и у Data 2 - 064. Второе сообщение очень похоже на первое, с тем исключением, что Note-On, и у Data 2 значение 100.

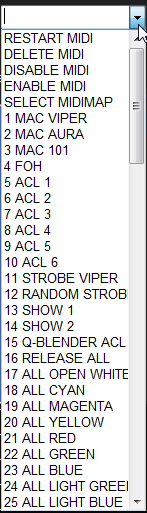

Раскрывающееся вниз меню, находящееся справа от окна с выбором типа макроса, содержит различные кьюлисты, на которые можно назначить MIDI-макросы, а также 5 «глобальных» MIDI-макросов.

5 глобальных MIDI-макросов мы рассмотрим позже в этом разделе. После того, как вы выбрали кьюлист, к которому привяжете определенный MIDI-макрос, экран изменится и предложит вам еще опции на выбор:

В этом меню вам предлагается 9 различных действий:

Опция	Описание
Delete Midimap	Опция MIDImap пока еще не реализована. Соответственно, опция Delete MIDImap также не реализована.
Go (default)	Выполняет действие кнопки GO для кьюлиста.
Pause	Ставит на паузу выполнение эффекта.
Release	Осуществляет релиз заданного кьюлиста.
Flash	Нажимает и удерживает кнопку Flash у заданного кьюлиста.
FlashGo	Нажимает и удерживает кнопку Flash и затем быстро исполняет команду Go.
Ext-Flash	Похожа на команду Flash с тем исключением, что уровень Flash определяется значением, указанном в поле Data 2. Например, если вы хотели запустить на кью flash на 50%, вы воспользуетесь командой, где у Data 2 указано значение 64, например Note Off.
Ext-FlashGo	Похожа на FlashGo, описанную выше, с тем исключением что здесь значение в поле Data 2 определяет уровень flash.
FlashUp	Команда FlashUp эквивалентна действию, когда вы отпускаете кнопку flash. Разделение команд на Flash и Flash up, позволяет вам пользоваться flash без необходимости постоянно удерживать кнопку.

Помните, что MIDI – шестнадцатиричный протокол, и поэтому он функционирует в диапазоне значений от 0 до 127. Соответственно, 50% от 127 это 63,5, что округляется до 64.

Пожалуйста, имейте в виду, что все команды “Flash” и “Pause/Release” будут работать с MIDI-макросами, независимо от того, какие кнопки у вас настроены по умолчанию в опциях кьюлиста.

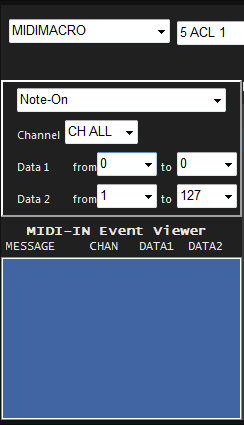

Вы также можете заметить, что ниже этих выпадающих меню система предлагает вам еще экстра-опции. Эта секция определяет, какой тип MIDI-команды будет служить триггером для макроса.

Вверху этой секции имеется раскрывающееся вниз меню, содержащее 8 MIDI-команд.

Как мы уже упоминали ранее, в этом мануале просто невозможно рассмотреть подробно все доступные MIDI команды. По этой теме есть масса материалов, опубликованной как в печатных источниках, так и на различных сайтах.

В целях демонстрации нам сейчас важно, чтобы вы получили понимание, как функционируют следующие MIDI-команды:

Опция	Описание
Note-On	Эта MIDI-команда означает начало воспроизведения определенной ноты.
Note-Off	Эта MIDI-команда означает конец воспроизведения определенной ноты.

Вы можете выбрать любую команду из списка, за исключением “DELETE-MIDIMAP”. В нашем примере мы используем “Note On.”

Ниже выпадающего меню с MIDI-командами, располагаются еще 5 маленьких выпадающих меню:

Опция	Описание
Channel	Как упоминалось ранее, MIDI поддерживает 16 каналов. В этом выпадающем меню вы можете выбрать канал, который «будет слушать» консоль, чтобы исполнить MIDI-сообщение для этого макроса.
Data 1 “from” and “to”	Эти два поля используются, чтобы определить диапазон сообщений Data 1, которые будут исполнены. Диапазон миди 0 – 127. Вы можете как ввести одну определенную команду (from 45 to 45) или принять любую MIDI-команду из Data 1 (from 0 to 127).
Data 2 “from” and “to”	Эти поля используются также, как и описанные выше. Просто они относятся к Data 2.

Если бы мы выбрали MIDI-команду “Note On,” назначили наш канал на  1, определили диапазон для Data 1  от 55 до 64 и для Data 2 – от  1 до 127, команда GO бы выполнялась в отношении Cuelist 5 каждый раз, когда на клавиатуре проигрывалась C#. Очень много данных для введения, но есть путь покороче.

Вместо того, чтобы вносить все MIDI-данные вручную, после того как вы настроили MIDI-макрос с выбранным кьюлистом (cuelist 9) и действием (Go), вы можете проиграть нужную ноту на клавиатуре. Она отобразится в MIDI In Event Viewer, вы сможете кликнуть по ней, и все данные загрузятся в соответствующее окно.

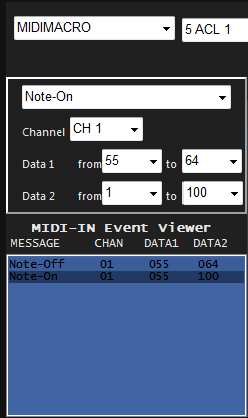

Если вы кликните по команде Note On в MIDI In Event Viewer, данные по команде Note On, номер канала, информация по Data 1 и 2 автоматически отобразится в соответствующих полях.

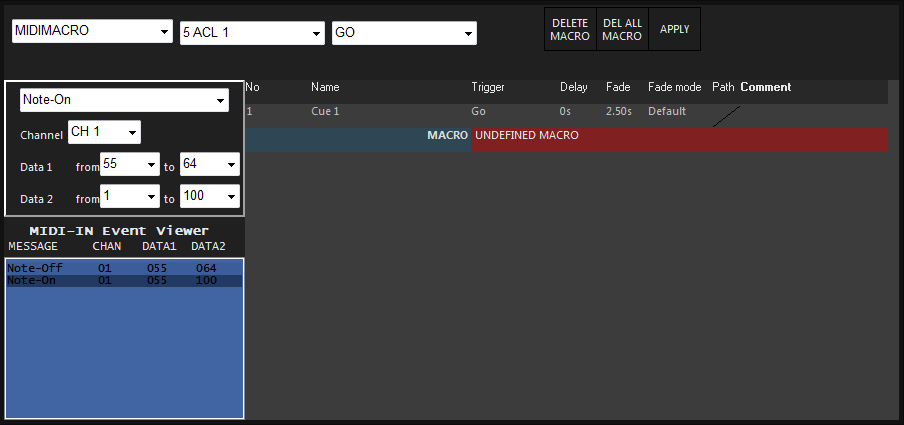

Когда вся информация по вашему MIDI-макросу будет введена, экран будет выглядеть примерно так:

Здесь вы видите, что этот MIDI-макрос отправит на кьюлист 5 команду GO, когда он «увидит» команду Note Off на MIDI-канале 1 с Data 1 на 55 (C#) и любым значение в Data 2. Нажатие Apply завершит макрос.

Воспроизведение MIDI-макросов

Также как и с любыми другими типами макросов, чтобы активировать MIDI-макрос, нужно воспроизвести кью, к которому она привязана. Также будьте в курсе, что если вы используете любой из MIDI-макросов Flash, целевой кьюлист (5 – в нашем примере выше) должен быть активен, чтобы запустить Flash.

Глобальные MIDI-макросы

Как мы уже упоминали ранее, существует 5 глобальных MIDI-макросов. Глобальный MIDI-макрос – это тот, который влияет на все остальные MIDI-макросы, которые исполняет консоль.

Опция	Описание
Restart Midi	В настоящий момент эта функция не реализована.
Delete Midi	Этот MIDI-макрос остановит (произведет релиз) исполнение MIDI-команд всеми MIDI-макросами. Кью, к которым привязаны MIDI-макросы, должны быть запущены заново.
Disable Midi	Эта опция заставить систему игнорировать все входящие MIDI-сообщения, но при этом не остановит воспроизведение других MIDI-макросов.
Enable Midi	Если вы ранее отключили MIDI, то эта опция включит его снова и консоль снова станет реагировать на входящие MIDI-сообщения.
Select Midi Map	Эта функция в настоящий момент не реализована.

Когда вы работаете с MIDI-макросами, вероятно вы посчитаете полезным следующий ход: создать 1 кьюлист, содержащий кью Disable Midi и Enable MIDI, а также 2-ой кьюлист, содержащий опцию  Delete MIDI Macro. Это даст вам возможность легко ставить на паузу и возобновлять исполнение MIDI-макросов или отменять воспроизведение всех MIDI-макросов.

Примечание, касающееся удаления MIDI-макросов и кьюлистов

Если MIDI-макрос был воспроизведен, он продолжит принимать все входящие MIDI-команды, даже если кью, содержащая этот макрос или кьюлист, продолжающий этот макрос, были удалены. Чтобы прекратить прием MIDI-команд, не производя перезагрузку консоли, воспользуйтесь глобальной MIDI-командой: Delete MIDI.

Краткая справка по MIDI-макросу

Продемонстрируем на конкретном примере пошаговое создание MIDI-макроса.

1. Создайте новую кью (пустую или нет)
2. Нажмите Add Macro
3. Нажмите Undefined Macro в кью
4. В раскрывающемся списке выберите MIDIMACRO
5. Выберите целевой кьюлист, на который будет воздействовать MIDI-макрос из раскрывающегося списка (или выберите нужный Global MIDI Macro)
6. Выберите действие, которое нужно будет осуществить в отношении целевого кьюлиста (например, Go)
7. На вашем MIDI устройстве запустите ту команду, которой вы хотите активировать MIDI-макрос (в качестве альтернативы вы можете вручную ввести значения MIDI команды)
8. В MIDI In Event Viewer выберите MIDI event и кликните по нему
9. Нажмите Apply, чтобы записать макрос



Таймкод MIDI (MTC)

Платформа ONYX поддерживайте таймкод MIDI. Подробная информация содержится в разделе «Таймкод».
