2D-план

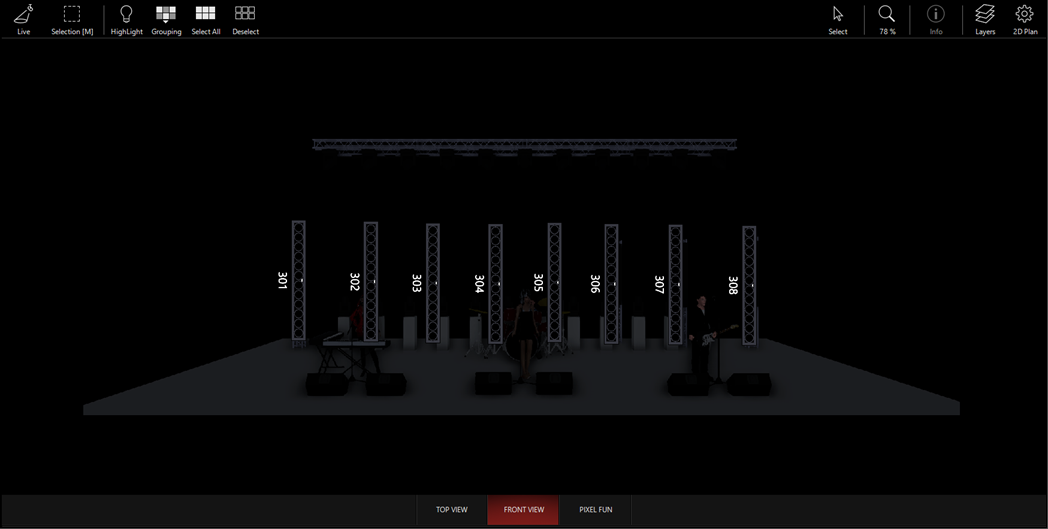

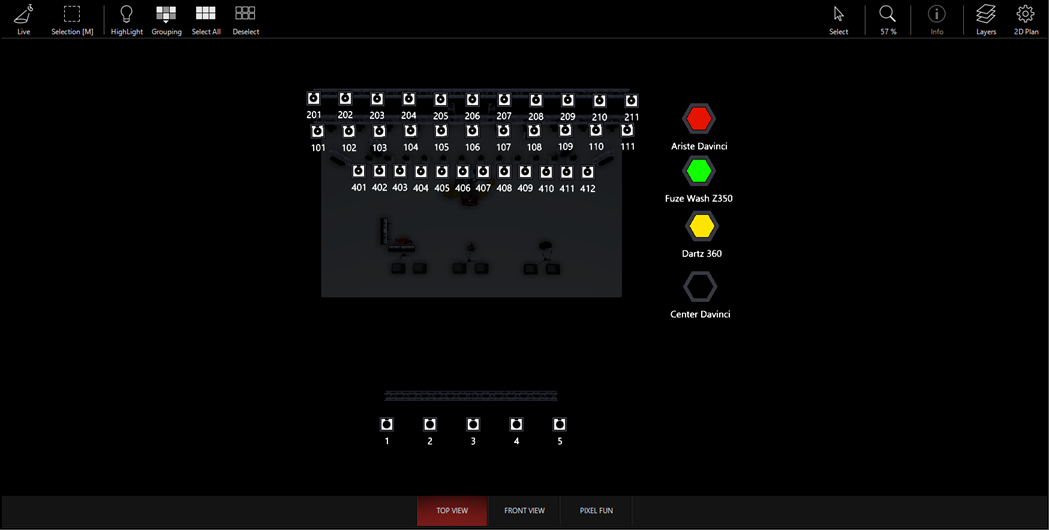

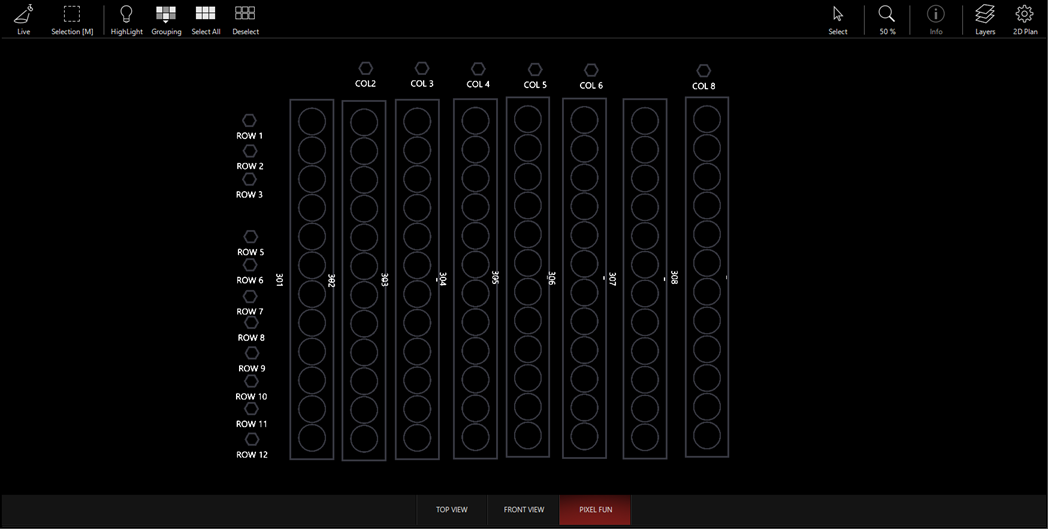

    В окне 2D Plan вы можете создавать топографические развесы приборов и групп приборов внутри вашего шоуфайла. Для большей наглядности вашей визуализации в программе предусмотрено добавление фоновых изображений и предметов. 2D-планы, созданные в совместимом 3D-визуализаторе, также импортируются с помощью функции Импорт патча.





    Кнопка

    Назначение
    Кнопка Live в 2D плане Кнопка Edit в 2D плане

    Кнопка Live переключает визуализатор из режима Live в режим редактирования (Edit) и наоборот. В режиме Live внесение изменений в 2D план невозможно, а информация о приборе (интенсивность, цвет, или pan/tilt) не будет показана. Режим Edit нужен для того, чтобы внести изменения в 2D план.
    Кнопка выбора в 2D плане

    Кнопка выбора позволяет вам переключиться между различными вариантами группировок. Иконка кнопки меняет вид в соответствии с выбранным режимом группировки, в данном случае – это квадрат.
    Варианты выбора приборов на 2D плане в ONYX Различные режимы выбора, доступные в системе позволяют вам выбирать группы приборов на 2D плане, организованные по определенным принципам. Вы можете очертить нужные приборы в квадрат – Rectangle. С помощью Lasso можно очертить вокруг нужных приборов любую фигуру. Line соединяет нужную выборку при помощи прямой линии. Path тоже соединяет приборы при помощи линии, но она может быть какой угодно формы.
    Кнопка Highlight на 2D плане в ONYX Кнопка Highlight – это просто экранный аналог одноименной кнопки на консоли. Дополнительную информацию о ней можно узнать в разделе Highlight.
    Кнопка группировки на 2D плане в ONYX

    Кнопка Grouping выводит на экран всплывающее окно Grouping Tool. Дополнительная информация об этой функции содержится на странице Инструменты группировки.
    Кнопка Выбрать все на 2D плане в ONYX Кнопка Select All выбирает все приборы на текущей странице 2D плана.
    Кнопка Deselect All на 2D плане в ONYX Кнопка Deselect отменяет выбор всех приборов на текущей странице 2D плана.

    Кнопка добавления элементов на 2D план в ONYX

    (Верхняя панель инструментов)

    		 Кнопка Add появляется на верхней панели инструментов только в режиме редактирования (Edit). Она дает вам возможность добавить на 2D план приборы, группы приборов или другие объекты. Дополнительная информация по этому функционалу содержится в разделе Добавление элементов в 2D план.

    Кнопка удаления элементов на 2D плане в ONYX

    (Верхняя панель инструментов)

    		 Кнопка Delete появляется на верхней панели инструментов только в режиме редактирования (Edit). Она дает возможность удалить с 2D плана приборы, группы приборов или объекты. Дополнительная информация по этому функционалу содержится в разделе Удаление элементов из 2D плана.

    Кнопка выравнивания элементов на 2D плане в ONYX

    (Верхняя панель инструментов)

    		 Кнопка Align появляется на верхней панели инструментов только в режиме редактирования (Edit). Нажав на эту кнопку, вы сможете выбрать режим выравнивания для приборов и объектов.  Дополнительная информация по этому функционалу содержится в разделе Выравнивание элементов.
    Кнопка выбора в 2D плане ONYX Кнопка навигации по 2D плану в ONYX Кнопка Select переключает вас между режимами выбора (Select) и прокрутки (Pan). В режиме Select левая кнопка мыши и касание экрана будет выбирать прибор. В режиме Pan левая кнопка мыши и касание экрана будет перемещать вас по 2D плану. Помните, что в режиме Select вы можете перемещаться по визуализации, используя правую кнопку мыши.
    Кнопка масштаба на 2D плане в ONYX Кнопка Scale выводит на экран окно с инструментами масштаба.
    Опции масштаба на 2D плане в ONYX

    Для изменения масштаба 2D плана вы можете выбрать одну из доступных опций во всплывающем окне: верхний слайдер, кнопки + и -, минимальный и максимальный масштаб, 100% (по умолчанию).
    Кнопка информации на 2D плане в ONYX
    Кнопка слои в 2D плане в ONYX Кнопка Layers переключается на вид «Слои» или отключает его. Дополнительная информация содержится в разделе Использование слоев.
    Кнопка опций для 2D плана в ONYX Кнопка включения/выключения опций 2D плана. Дополнительная информация содержится в разделе Опции 2D плана.

    Кнопка добавить страницу на 2D плане в ONYX

    (Нижняя панель инструментов)

    		 Кнопка Add появляется на нижней панели инструментов только в режиме редактирования (Edit). С ее помощью на 2D план добавляются новые страницы. Дополнительная информация содержится в разделе Страницы 2D плана.

    Кнопка перехода на следующую страницу в 2D плане в ONYX

    (Нижняя панель инструментов)

    		 Кнопка «Вправо» появляется на нижней панели инструментов только в режиме редактирования (Edit). Она нужна для перехода на следующую страницу. Дополнительная информация содержится в разделе Страницы 2D плана.

    Кнопка перехода на предыдущую страницу в 2D плане в ONYX

    (Нижняя панель инструментов)

    		 Кнопка «Влево» появляется на нижней панели инструментов только в режиме редактирования (Edit). Она нужна для перехода на предыдущую страницу. Дополнительная информация содержится в разделе Страницы 2D плана.

    Кнопка переименовать страницу в 2D плане в ONYX

    (Нижняя панель инструментов)

    		 Кнопка Rename появляется на нижней панели инструментов только в режиме редактирования (Edit). Нажмите на нее, и вы сможете переименовать страницу.  Дополнительная информация содержится в разделе Страницы 2D плана.

    Кнопка удалить страницу на 2D плане в ONYX

    (Нижняя панель инструментов)

    		 Кнопка Delete появляется на нижней панели инструментов только в режиме редактирования (Edit). Нажатие на эту кнопку удаляет текущую страницу.  Дополнительная информация содержится в разделе Страницы 2D плана.

    Кнопка копировать страницу на 2D плане в ONYX

    (Нижняя панель инструментов)

    		 Кнопка Copy появляется на нижней панели инструментов только в режиме редактирования (Edit). Нажатие на нее копирует текущую страницу на новую в конце списка. Название при этом сохраняется. Дополнительная информация содержится в разделе Страницы 2D плана.
