Добавление элементов

В 2D Plan View отображаются отдельные приборы, группы, маски и объекты.

Чтобы добавить элемент к 2D плану, сначала войдите в режим редактирования (Edit Mode"), для этого кликните по иконке Live Mode:

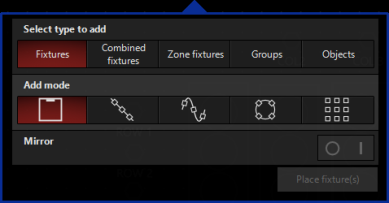

Далее нажмите Add, после этого на экране появится всплывающее окно:

В верхнем секторе всплывающего окна вы можете выбрать прибор, мультикомпонентные приборы, зону приборов, группы и объекты.

После того как вы выбрали нужный вам пункт, вы можете перейти к добавлению конкретных элементов на свой 2D план. Помните, что приборы должны быть выбраны до того, как вы нажмете Add (добавить).

Затем система переключит вас к следующему набору элементов, например, к группам, и перед вами появится соответствующее окно в миниатюре.

Если вы используете зону (Zone Fixtures) первый раз в своем шоуфайле, вам необходимо сначала нажать Enable DyLOS Support.

Во вкладке Groups в самом низу вы можете выбрать нужный вариант: группы, маски или автоматические группы:

Следующим шагом будет выбор режима добавления. Здесь вы определяете, как будут добавляться выбранные элементы в 2D план:

После вы можете еще добавить опцию зеркально отобразить приборы:

Если вы активировали эту опцию, система даст возможность вам выбрать один из вариантов   "Custom" (пользовательский), "Horizontal" (горизонтальный) или "Vertical" (вертикальный), чтобы вы получили нужный вид.

Завершает процесс добавления нажатие кнопки Place … Вместо многоточия у вас будет надпись Fixtures, Combined Fixtures, Zone Fixtures, Groups или Objects – в зависимости от того, какая вкладка у вас активна:

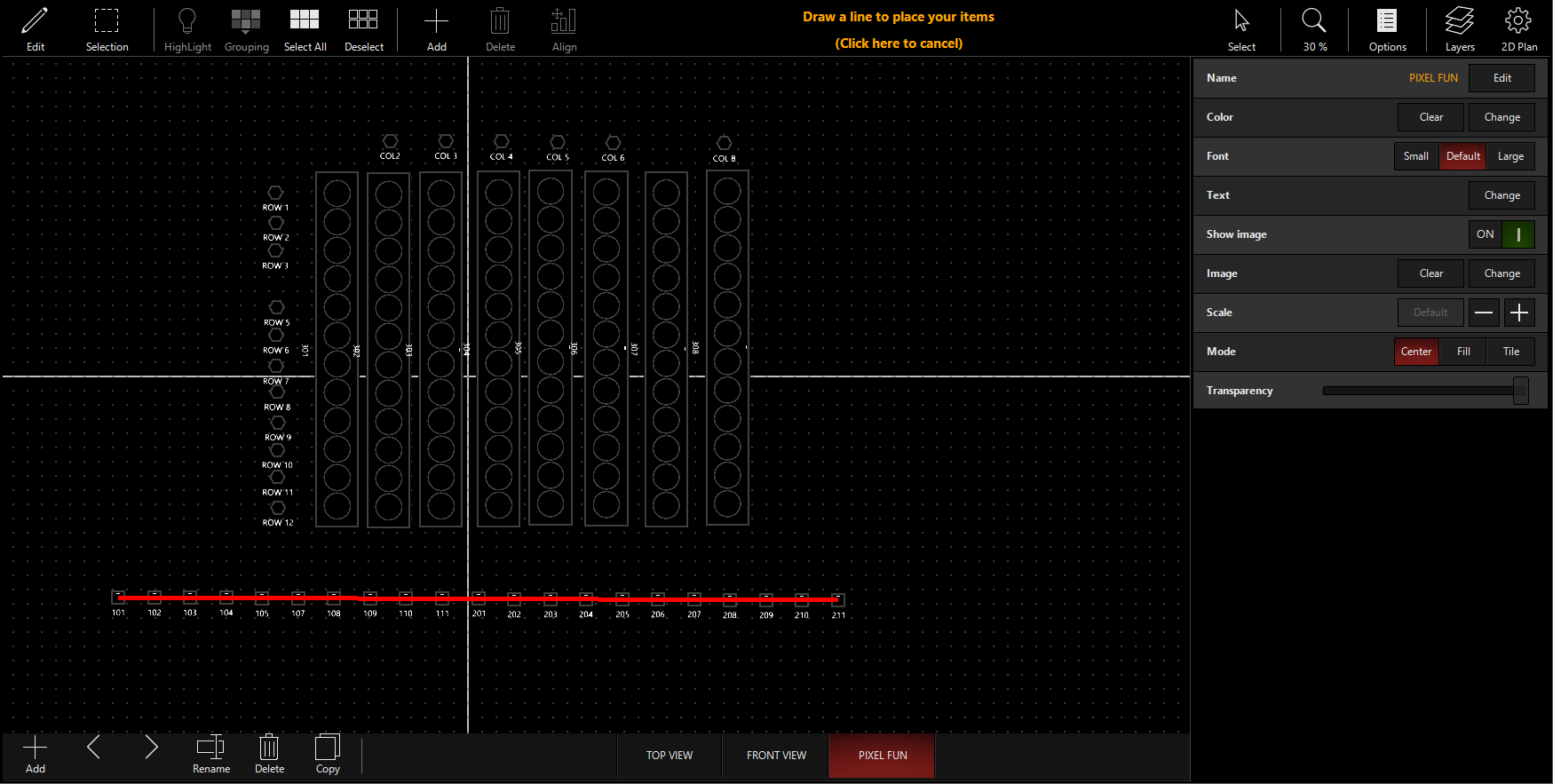

Теперь вверху экрана окна 2D плана появится инструкция по использованию выбранного вами инструмента. Например, на этом рисунке применяется режим добавления "Line":

Аналогичным способом добавьте остальные приборы, группы и объекты. Затем выйдите из режима редактирования, нажав на иконку Edit:

Использование режима добавления Grid

Режим Grid работает по тому же принципу, что и стандартные варианты добавления, его отличие заключается в том, что он дает вам возможность разместить приборы на сетке. Если вы выбираете эту опцию, далее вам нужно указать количество колонок, а ONYX автоматически рассчитает необходимое количество рядов, основываясь на тех приборах, которые вы выбрали.
