Цветовой мэпинг
В DyLOS цветовой мэпинг – это исходный вариант инструмента пиксельмэпинг. В этой модели цвета контента передаются на каналы цвет/интенсивность приборов, находящихся в Зоне.
Во вкладке мэпинг пользователю предлагаются несколько опций применения цветов контента к приборам в зоне. В нижнем ряду вы можете увидеть ползунки, регулирующие мэпинг по параметру цвет и интенсивность. Сочетать эти параметры можно, как угодно:
RGB
Когда активен переключатель RGB, каналы RGB будут транслировать значения цвета на рабочее полотно зоны.

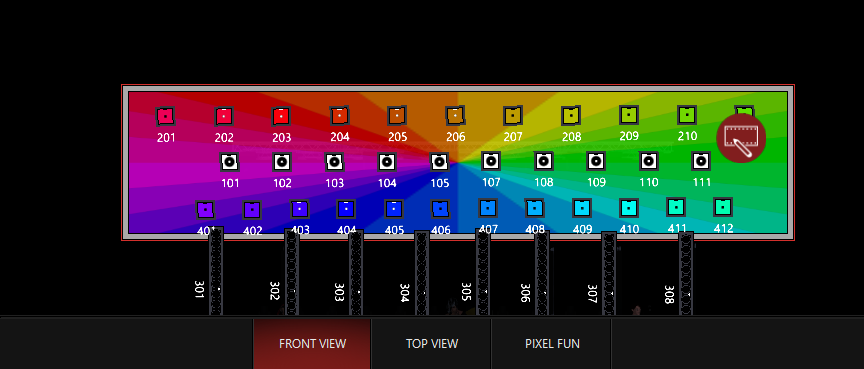

На рисунке сверху, приборы fixtures 201-211 и 401-412 обладают системой цветосмешения RGB и поэтому действуют по команде от мэпинга RGB. У приборов 101-111 система цветосмешения CMY, вследствие этого они не отображают цветов от инструмента RGB-мэпинг.
CMY
При активации данного инструмента приборы с каналами CMY будут транслировать цвета от инструмента мэпинг на базе параметров цвет, насыщенность и яркость.

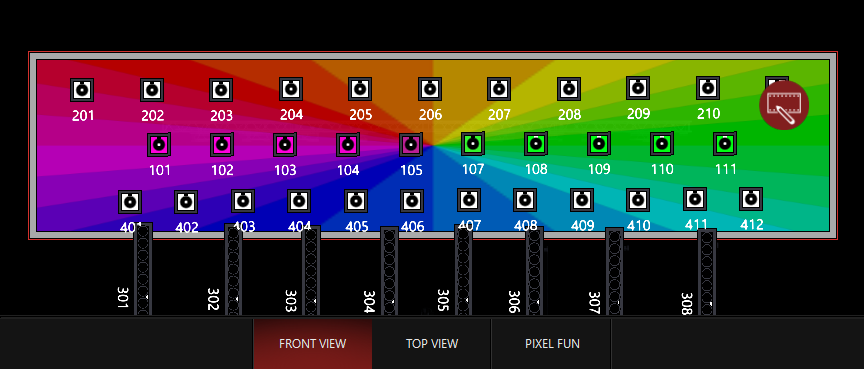

На данном примере только приборы 101-111 из нашей рабочей зоны обладают системой цветосмешения CMY, соответственно, они и отображают оттенки от мэпинга.
Интенсивность
При включении данного инструмента любой прибор в зоне DyLOS подстраивает интенсивность под яркость контента. Если далее активируется переключатель RGB или CMY, то приборы перестают отображать мэпинг по интенсивности, так как мэпинг по цвету имеет приоритет.
На данном примере работает мэпинг только по интенсивности. Все приборы, независимо от типа цветосмешения, отображают контент через интенсивность.
Динамическая интенсивность
Если включить параметр , то все приборы с RGB-профилем, выведут интенсивность на 100%.
У приборов с профилем CMY мэпинг будет реализован следующим образом: параметры цвет/насыщенность передадут информацию по каналам CMY, тогда как яркость будет определять значение интенсивности:
Когда параметр Dynamic Intensity выключен, вы будете управлять интенсивностью приборов отдельно. DyLOS, в свою очередь, будет создавать темно-серые и черные участки на базе системы цветосмешения CMY. Поэтому, если вы работаете с CMY-приборами, мы настоятельно рекомендуем использовать динамическую интенсивность!
Мэпинг белого
Когда активен инструмент , система активирует дополнительные слайдеры управления для светодиодных приборов (например, излучатели янтарь, УФ, лайм, белый и другие…) и использует их. В исходном положении фейдер находится по центру, а все дополнительные оттенки активны на 50%. Далее вы можете поднять его вверх и вывести на уровень full. Диоды это отобразят. Если фейдер находится в положении"RGB Only", дополнительные излучатели отображают 0.

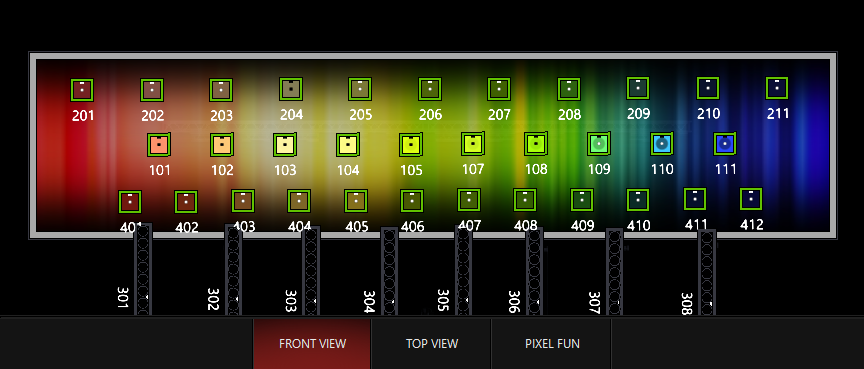

В качестве примера в данном случае используется снимок зоны, в которой присутствуют светлые тона и белый:

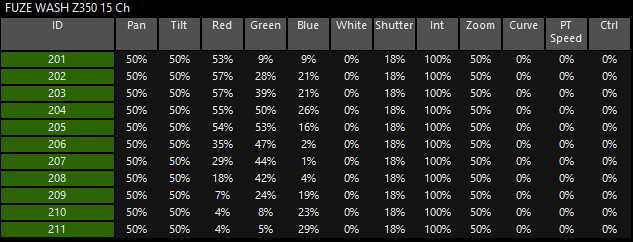

При "RGB ONLY" в окне "Live Output" отобразятся следующие значения:

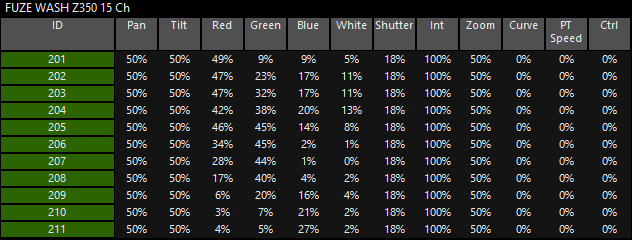

При "Balanced" в окне "Live Output" отобразятся следующие значения:

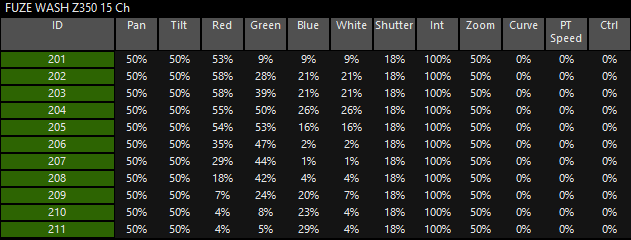

При "Full" в окне "Live Output" отобразятся следующие значения:
Если проанализировать колонки цвета, то мы увидим, что режим "RGB Only" выдает слегка завышенные значения RGB, при "Balanced" в системе задействуются RGB, белый/другие излучатели, причем значения здесь распределяются сбалансированно.
Эти настройки являются оптимальным инструментом, и вы оцените это в реальных шоу, когда увидите, как конкретные приборы отображают «особенный» цвет.
Цветовая температура
У ненасыщенных оттенков пользователи также могут настраивать температуру белого, перемещая фейдер между позициями – «холодный» (Cold) – «белый» (White) – «теплый» (Warm). Каждый световой прибор уникален и обладает своими настройками цветовой температуры, которые неизвестны DyLOS. Данный механизм управления позволяет скорректировать мэпинг, а дескрипторы цветовой температуры могут привести результат на приборах разного типа к общему знаменателю.
Ниже вы увидите вычисления, как к ранее используемому варианту применили поочередно настройки холодный-белый-теплый.

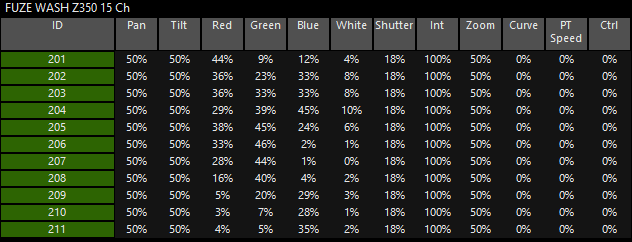

Холодный

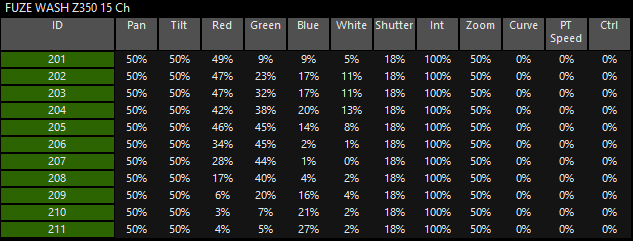

Белый

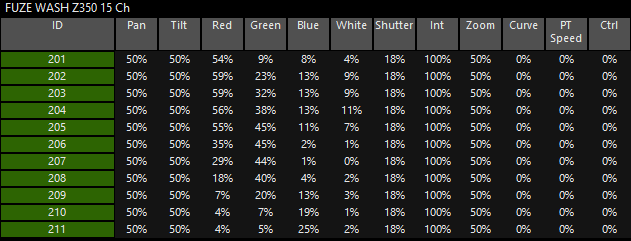

Теплый
Обратите внимание, как красный, синий и белый каналы зависят от целевой цветовой температуры. Думаем, вы уже убедились, что нашли еще один крутой инструмент в ящике DyLOS, который позволяет получить лучший результат.
