Модули

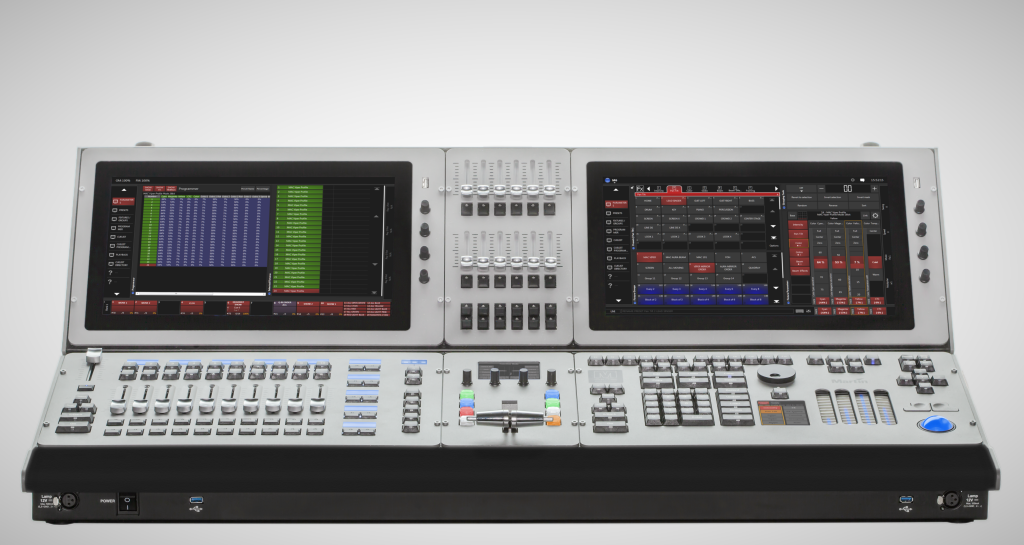

В стандартном заводском варианте консоль M6 выглядит как на фото выше. 2 дисплея BriteTouch, 1 узкий модуль Submaster, 1 модуль Programmer, 1 модуль Blend T-Bar и 1 модуль Playback II.

Пользователь может менять расположение модулей на свое усмотрение.

Изменение позиций модулей

Конструкция M6 предполагает очень простую замену модулей на имеющейся раме.

Каждый модуль крепится к конструктиву 4 х 3 мм болтами с внутренним шестигранником. Чтобы снять модуль с рамы, просто открутите эти болты. Сзади модуль имеет два кабельных соединения – 12 В сетевое и Cat 5. У экранов подключений больше: DisplayPort, 12 В сетевое, USB и Cat 5.

Модули прикручиваются к раме. Вы можете переместить элементы рамы, чтобы сформировать собственную раскладку. Для этого вам понадобится 3 мм отвертка с шестигранной головкой.

Если вы перемещаете экраны, то впоследствии вам надо будет их откалибровать. Этот процесс запускается через меню консоли.

Экранные модули НЕЛЬЗЯ размещать на нижней половине консоли.

Если вы размещаете несколько однотипных модулей, измените адрес у второго модуля с помощью DIP-переключателя, расположенного сзади. Если вы этого не сделаете второй модуль будет копировать действия первого.
