Комплект для крепления экрана
Вы можете добавить к двум имеющимся экранам консоли M6 еще 2, которые совместимы с VESA 100 мм.
Они могут быть использованы просто как дополнительные мониторы, а могут выступить в качестве замены имеющихся в комплекте. А вместо экранного модуля вы сможете установить модуль с плейбеками, если есть такая необходимость.
Максимально возможное количество мониторов для M6 – 4 штуки.
Для установки внешних мониторов вам понадобятся две позиции из аксессуаров:
- Комплект для крепления монитора к M6: PN 91613109.
В него входит: скоба для консоли, скоба для монитора, 4 винта, кабель. - Manfrotto Magic Arm 244N http://www.manfrotto.com/variable-friction-arm
- Модуль ObsidianOnyx Touch Screen Module PN 91613108 (или любой другой экран совместимый с VESA)

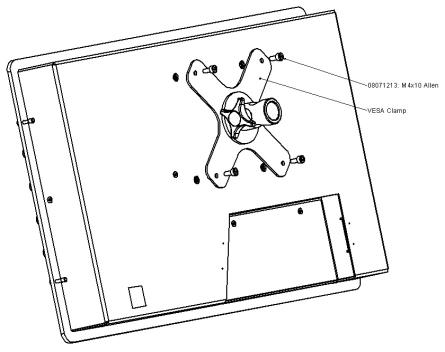

Чтобы закрепить экран, поместите его на плоскую поверхность, разместите направляющие и закрепите крепеж сзади монитора с помощью винтов, которые идут в комплекте и закрутите их.

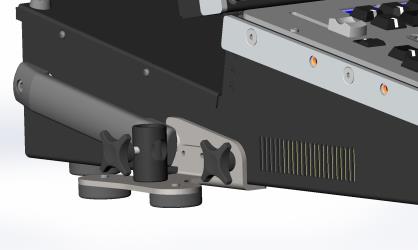

Далее прикрепите консольную скобу сбоку снизу под ручкой и зафиксируйте ее с помощью винта.
Ножка скобы должна стоять на той же устойчивой и ровной поверхности, на которой находится сама консоль.

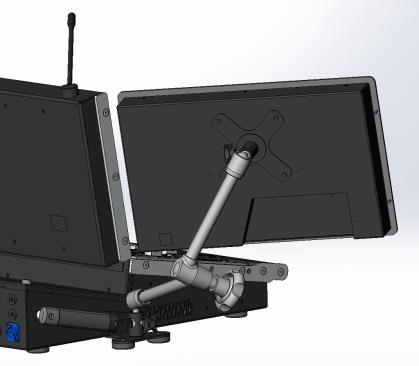

Установите Magic Arm сзади экрана и закрутите винт для фиксации крепления. Следующим шагом закрепите колено с экраном на скобе консоли.
Выберите оптимальную позицию для внешнего монитора и зафиксируйте ее при помощи центрального винта Magic Arm.
Убедитесь, что консоль выключена. Вставьте кабель из комплекта монитора в M6.
Сначала подключаетесь к USB позади консоли, потом к USB позади экрана.
Далее подключите Display Port на консоли и после на экране.
На последнем шаге вставьте 10-пиновый штекер кабеля питания в соответствующий разъем на экране и затем подключите его к консоли.
Включите консоль и удостоверьтесь, что все работает. Возможно вам нужно будет изменить настройку дисплея по размеру изображения через меню Display Settings (Настройка дисплея) консоли M6.
