Конфигурация NX4

    Конфигурация NX4 по DMX

    По умолчанию при создании нового шоуфайла NX4 отправляет потоки данных через свои DMX порты на юниверсы с 1 по 4. Эту настройку можно изменить через меню Local DMX, доступное по маршруту: System Settings – DMX Settings.



    Привязка энкодеров NX4

    Энкодеры, расположенные по краям монитора пульта, пользователи могут привязывать к доступным параметрам по своему усмотрению:

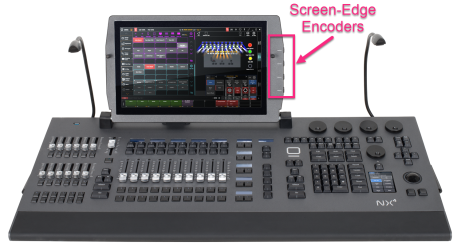

    Привязка параметра к экранному энкодеру на пульте NX4

    Для привязки энкодера:

    1. Удерживайте кнопку Edit.
    2. Нажмите на один из энкодеров или коснитесь надписи рядом с ним.
    3. Рядом с выбранным энкодером появится всплывающее окно.

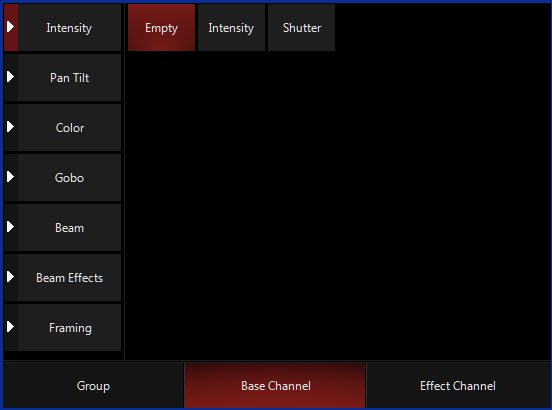

      Назначение параметра на боковой энкодер у NX4
    4. Выберите параметр или группу параметров (например, Color, Gobo, Beam и так далее), который вы хотите привязать к энкодеру.
    5. После этого просто кликните по любой точке экрана за пределами всплывающего окна, и тогда последнее закроется самостоятельно.

    Примечание: двойной клик по энкодеру открывает всплывающее окно с параметрами. То есть применяется та же схема, что используется с обычными энкодерами.

    Примечание: вы можете назначать на энкодеры и такие параметры, как: FX, Fanning и Rate. Это удобно, когда нужен быстрый доступ при live-программировании, а также в режиме баскинга.



    Назначение ID для NX4

    Когда вы используете NX4 в сети X-Net вместе с другими консолями ONYX или программой на ПК, по умолчанию консоль получает Wing ID - 0, что значит следование банкам плейбеков на основной консоли.

    Но бывают ситуации, когда вам нужно изменить этот номер в своей системе из нескольких устройств.

    Если вы назначите другой Wing ID, NX4 получит доступ к самостоятельной работе с банками плейбеков и уже не будет просто «зеркалом» действий основной консоли.



    Чтобы изменить Wing ID для NX4

    1. Кликните по иконке ONYX в верхнем левом углу или нажмите на кнопку Menu, далее нажмите Menu, чтобы перейти в основное меню системы.
    2. В разделе "System" нажмите на DMX Settings.
    3. В нижней панели инструментов найдите вкладку USB2DMX. Вам откроются все USB2DMX, подключенные к системе.
    4. Выберите NX4, для которого вы хотите изменить конфигурацию.
    5. Установите новый Wing ID. (Wing ID 0 повторяет действия основной консоли, Wing ID 1 и выше дает устройству отдельные банки для работы).

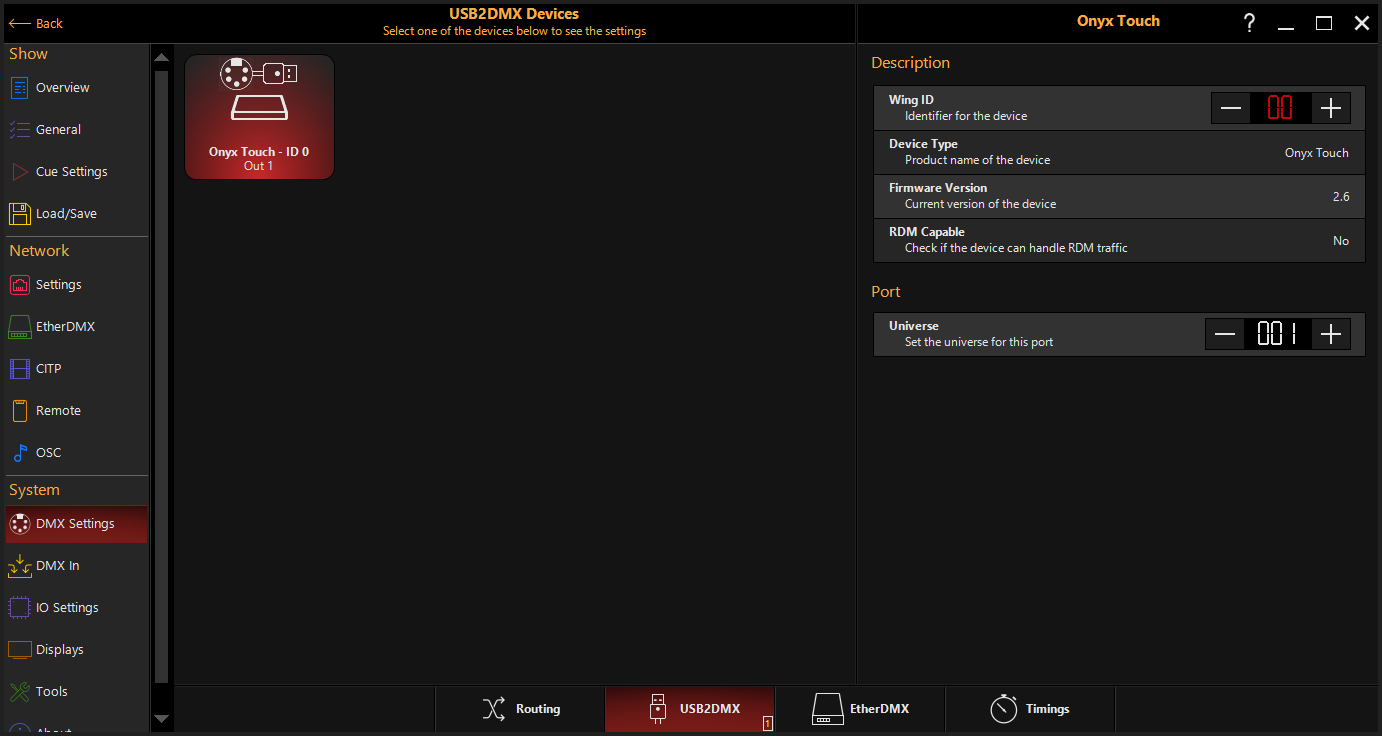

    Назначение WingID у NX4
