Доступ к патчу

Чтобы приступить к работе со световыми приборами в ONYX, надо их запатчить.  Для этого нажмите ONYXв левом верхнем углу экрана и далее Patch.



Альтернативные пути к разделу Patch

• Зайдите в меню консоли, нажав  Menu. Под вкладкой Show на странице Overview находится кнопка Edit Patch…
• Меню патча можно назначить на одну из функциональных клавиш, чтобы получить быстрый доступ. Дополнительная информация находится в разделе Программируемые функциональные клавиши.
• Вы также можете встроить окно патча в определенный вид экрана, что позволит вам видеть патч без необходимости открытия его в полном режиме.  Более подробная информация об индивидуальных настройках содержится в разделе: Мониторы, рабочие пространства, виды и окна

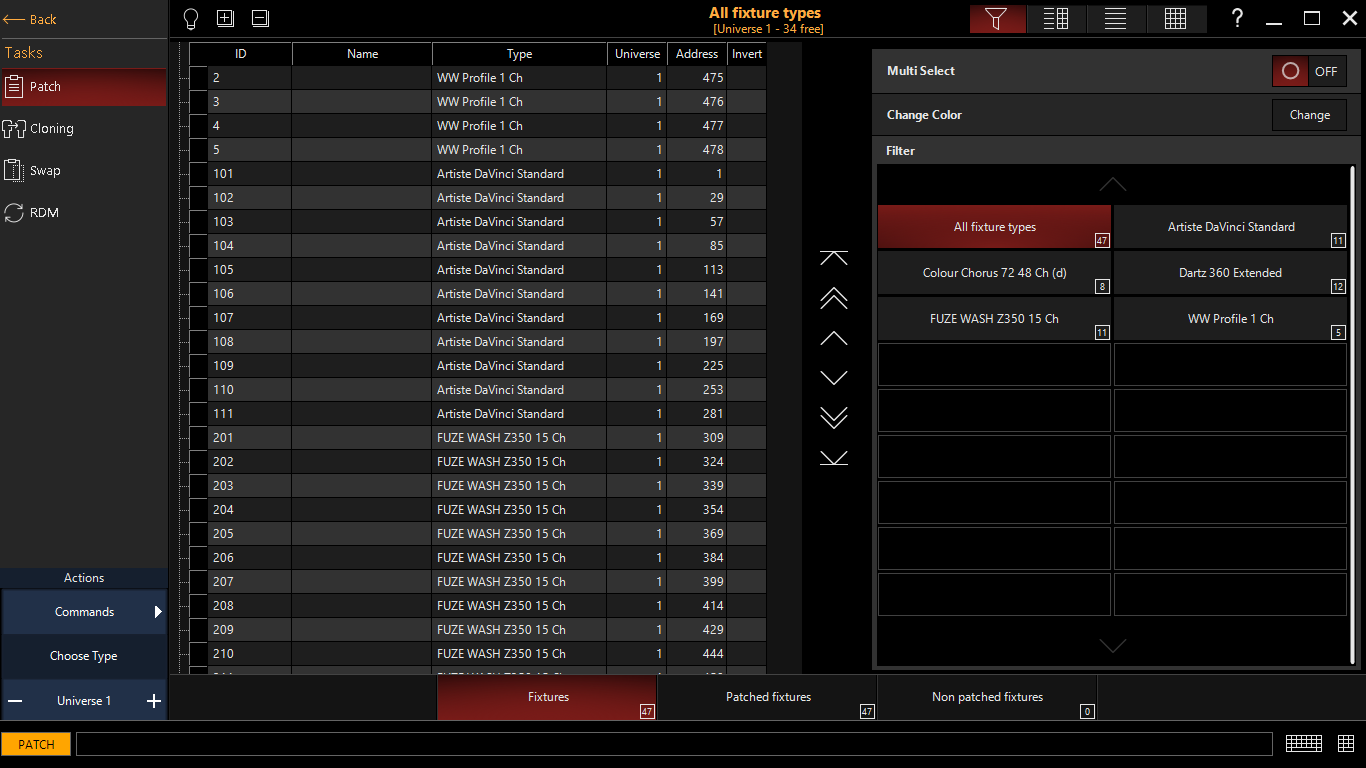

При переходе в раздел Patch на экране появляется основное окно патча:

Сортировка в патче

По умолчанию приборы в патче сортируются по номеру ID в порядке по возрастанию.

Однако если вы кликните по заголовку столбца (любому, например “Type”), приборы будут отсортированы по соответствующему признаку. Вы можете выстроить приборы в обратном порядке при сортировке, просто кликнув еще раз по тому же заголовку.



Кнопка	Назначение
	Инструмент Patch Highlight, подробная информация в разделе  Функция Highlight
	Открывает и закрывает окно для всех режимов доступных для мультикомпонентных приборов
	Раскрывает окна с исключениями для мультикомпонентных приборов
	Вкладки меню Patch
	Кнопка  Commands дает пользователям быстро и просто зайти в меню команд патча
	Кнопка Choose Type выведет на экран окно библиотеки, где вы можете выбрать приборы, которые хотите добавить в патч
	Используя Universe Counter вы можете переключаться между юниверсами  в соответствующей вкладке или комбинированном виде с помощью кнопок  + -
	Переключает окно патча в раскладку Combo Layout (комбинированная)
	Переключает окно патча в раскладку List & Channel Layout (список и каналы)
	Переключает окно патча в раскладку List Layout (список)
	Переключает окно патча в раскладку Universe Layout (юниверс)
	Кнопки навигации по страницам: переход вверх, вверх на одну страницу, прокрутка на одну строку вверх, прокрутка на одну строку вниз, на страницу вниз, переход вниз
	Вызывает на экран клавиатуру для ввода букв и цифр



В раскладке Combo пользователю также предлагается несколько опций для сортировки приборов:

Кнопка	Назначение

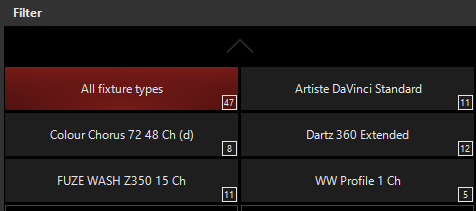

	Вы можете выбрать просмотр приборов в патче по типу – это удобно, когда вы работаете с большими количествами на одной площадке.
	Отображает только приборы, находящиеся в выбранном юниверсе – в синем блоке слева от зоны "Actions".
	Позволяет выбрать несколько типов приборов и включить их в фильтры.
	Позволяет присвоить цветной маркер к определенному типу приборов в патче. Нажатие на кнопку Change выводит на экран окошко с палитрой, на которой вы можете выбрать нужный цвет.
