Автопатч

Чтобы открыть окно автоматического патча нажмите Commands и New fixture в левом нижнем углу.

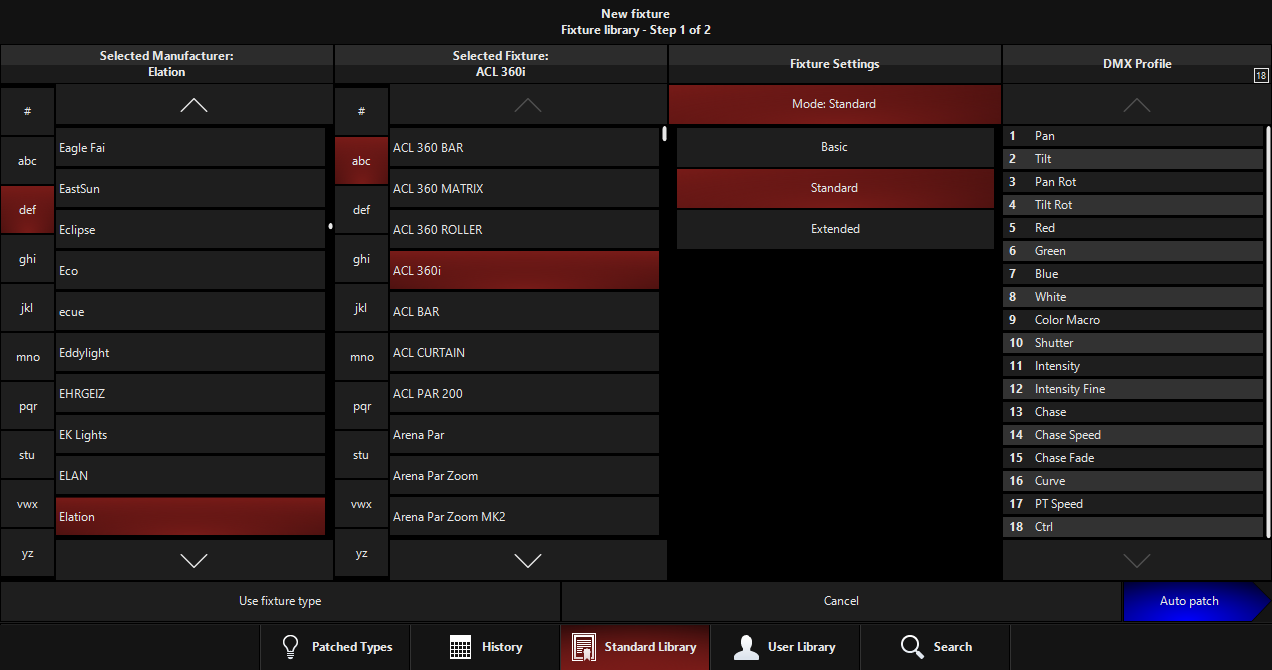

На экране появится всплывающее окно с вкладкой «библиотека». Эта вкладка имеет следующую структуру: в крайнем левом столбце находятся производители, во втором столбце – типы приборов, в третьем – доступные режимы, данные по DMX – в последнем.

Найдите нужного производителя, прибор и режим, выбирая из доступных опций. Чтобы ускорить поиск, вы можете воспользоваться группами букв слева от каждого столбца для быстрых переходов.

После того, как вы нашли нужный прибор и выбрали нужный вам режим, нажмите синюю кнопку Auto Patch в правом нижнем углу экрана.



Затем просто укажите количество приборов, которые нужно запатчить. Стартовый ID может быть назначен системой по умолчанию, либо вы можете выбрать свой. Для этого нажмите кнопку Auto on и далее воспользуйтесь кнопками  +/-.

Стартовый ID -  это уникальный номер, который присваивается каждому прибору. Он даст вам возможность обратиться к конкретному прибору посредством введения номера на клавиатуре. Вы также можете нажать на номер и далее воспользоваться кнопками с цифрами на консоли ПК. Двойной клик по номеру вызывает всплывающее окно с цифровой клавиатурой.

Изменение номера юниверса или адреса происходит аналогично. Если вы оставляете активной функцию “auto”, консоль запатчит приборы на первый свободный адрес.

Нажмите Apply to Patch, чтобы добавить новые приборы в патч.

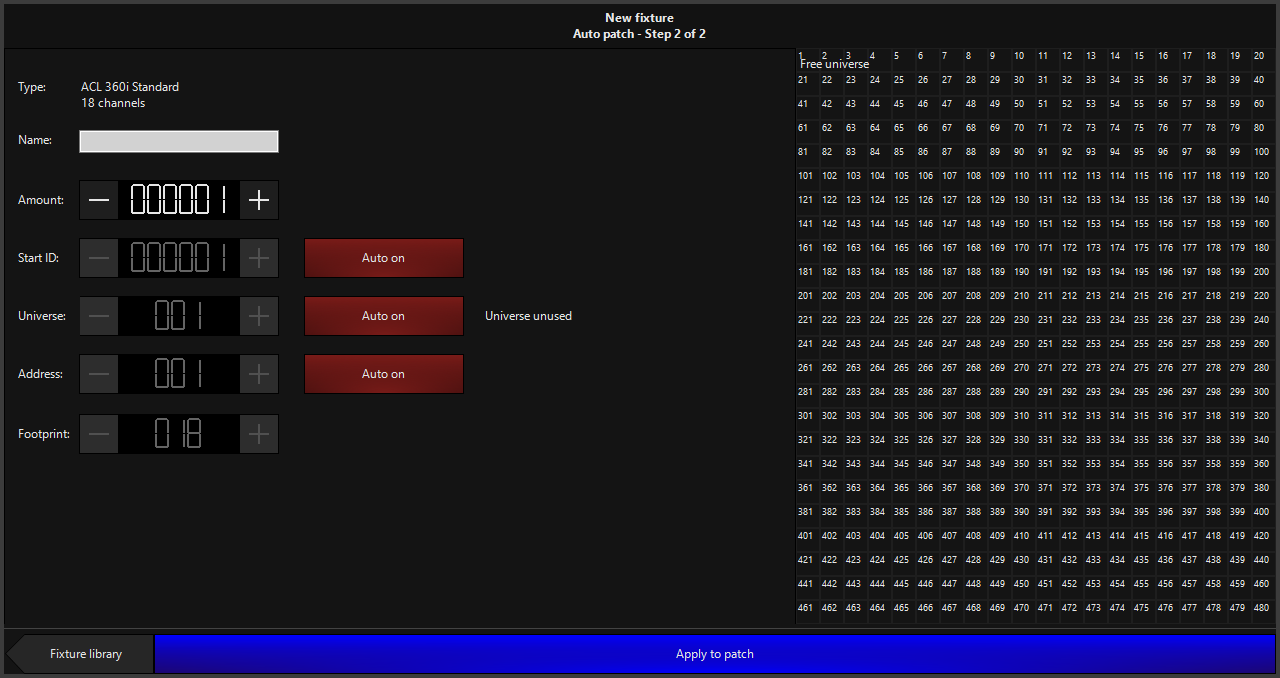

В левой части окна вы можете сконфигурировать новые приборы перед добавлением в патч. Справа вам доступен вид юниверса. По мере добавления приборов в патч ячейки юниверса заполняются, что дает вам наглядное представление о доступных свободных каналах в определенной линии управления.

Вот как выглядит весь функционал окна Auto Patch:



Иконка	Название	Назначение
	Тип	Указывает на выбранную модель оборудования и количество каналов, необходимых для работы
	Название	В этом поле вы можете ввести собственное название для прибора. Это полезная функция, так как консоль автоматически пронумерует приборы с одинаковым названием. Например, вы добавляете в патч 8 приборов с именем "Back Truss", в итоге вы получите список, где будут приборы "Back Truss 1", "Back Truss 2" и далее по порядку
	Количество	Чтобы выставить нужное количество приборов для патча, воспользуйтесь кнопками + и -. Также вы можете кликнуть по номеру и ввести нужное количество с клавиатуры. Двойной клик по номеру откроет окно с экранной клавиатурой.
	Стартовый ID	Это номер ID, который будет присвоен первому прибору, вносимому в патч. Если кнопка Auto активна (красная), то консоль выберет первый доступный номер. Чтобы назначить собственный стартовый ID, нажмите кнопку Auto, чтобы выключить автоматическую нумерацию. Кнопка станет серой, и появится надпись "Auto off"), далее с помощью кнопок + и – выберите ID для первого прибора. Вы можете кликнуть по ID и ввести нужное количество с клавиатуры. Двойной клик по ID откроет окно с экранной клавиатурой.
	Юниверс	В этой вкладке вы можете выбрать юниверс, на который хотите запатчить приборы. Если кнопка Auto активна (красная), то консоль выберет первый доступный юниверс с необходимым количеством доступных каналов. Также система отобразит количество свободных каналов в текущем юниверсе.
	Адрес	В данной вкладке вы можете выбрать адрес, который будет присвоен первому прибору в патче. Если кнопка Auto активна (красная), то консоль выберет первый доступный DMX-адрес.
	Пространство	В этой вкладке вы можете настроить промежутки между запатченными приборами. Если вы введете значение, превышающее количество каналов прибора, то справа вы увидите,какие интервалы образуются между приборами.
	Запатчить	Нажатие кнопки  Apply to patch приведет к выполнению команды и завершению процесса автоматического патча в соответствии с введенными ранее значениями.
	Библиотека приборов	В любой момент можно отменить команду добавления нового прибора. Для этого нажмите Fixture Library  и далее кнопку Cancel.
	Выбрать тип прибора	После того, как вы выбрали прибор в библиотеке, вы нажимаете эту кнопку, чтобы запустить автоматический патч или ввести данные через командную строку.
	Отмена	Кнопка Cancel отменяет операцию и возвращает вас в главное окно патча.
	Запатченные приборы	Нажатие этой кнопки выведет на экран список запатченных приборов в алфавитном порядке, это позволит ускорить процесс патча для аналогичных приборов. Если патч пустой, список будет пустым.
	История	Эта кнопка похожа на "Patched Types", она выводит на экран список запатченных приборов с момента последней установки софта.
	Стандартная библиотека	Открывает библиотеку, загруженную в консоль.
	Пользовательская библиотека	В этой вкладке отображаются профили, которые вы сами создали в редакторе консоли.
	Поиск	Помогает найти прибор. Эта функция полезна, если вы помните название прибора, но не помните производителя.
